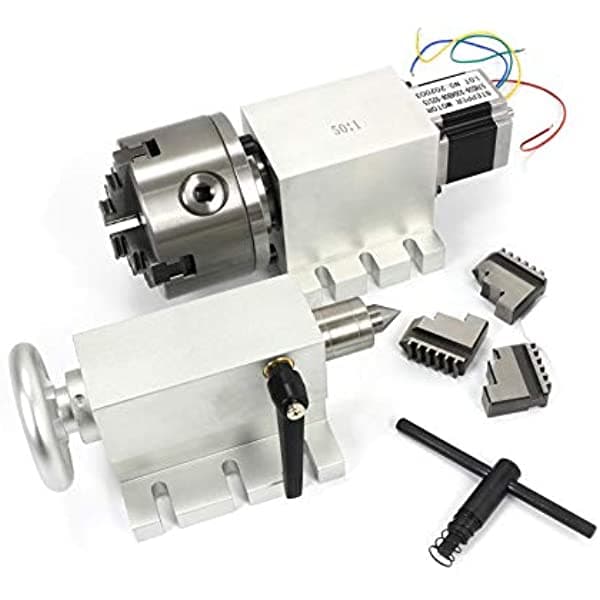

CNCTOPBAOS 100 1 De 4Th Axis A Axis Rotary Axis De Rotación 3 Jaw Chuck Gapless Armónica Reductor Caja De Cambios K11 - 100 Mm. Dividir 71.1 Yard Contrapunto Y De La Cabeza Para Router Cnc Fresado Máquina De Grabado S23

CNCTOPBAOS K11-100MM 50: 1 // El paquete incluye:
Relato K11-100mm de 4º eje de 4º eje de 4to eje K11-100 mm 50: 1 (incluye motor paso a paso y 3 chuck de mandíbula)
1 PCS 65 mm de cola
Descripciones:
Grabado en cuarto eje (eje, eje rotacional, cabeza de cambio de armónico sin brecha) CNC)
Tipo de Chuck: K11 100 mm tres Centrado Centrado Chuck
Altura central: 65 mm
Altura total: 115 mm
Ángulo: 0.018 °/ paso
Diámetro del eje de salida de la caja de engranajes: 25 mm
Relación reductora: 50: 1
Motor paso a paso: NEMA23 57 mm 3a 2 fase 4 alambre
Accesorios: conjunto de llaves antigüedades
Peso: 6.5 kg
La configuración del parámetro del cuarto eje:
Configuración del sistema MACH3: los pulsos requeridos para 1 °
(Motor 1 vuelta pulsos x Relación de reducción fina del controlador X) ÷ 360 °
Por ejemplo: motor paso a paso de 27 mm de 2 fase, fracción fina de 16, relación de reducción 100: 1
(200 x 16 x 100) / 360 = 888.88888888)
Configuración del sistema Weihong: 1 pulso a lo largo del ángulo
360 °/(Motor de 1 vuelta de pulsos x Relación de reducción de fracción fina del controlador)
Por ejemplo: motor paso a paso de 27 mm de 2 fase, fracción fina de 16, relación de reducción 100: 1
360 / (200 x 16 x 100) = 0.001125

Tipo de asta de la cola:

Altura central: 65 mm
Distancia de estiramiento: 50 mm
Consejo superior: Tipo de actividad
Llave de bloqueo axial para el contragolpe

【Tipo de Chuck】 K11-100mm 3 Jaw Chuck Cero Racklash con reductor de la caja de cambios armónico sin brecha

【Motor paso a paso】 NEMA23 2 fase 57x57x56 mm Motor paso a paso 3A 1.2NM 4 CEENTA

【MT2 ATRUD DE CAINE】 Altura central: 65 mm; Altura total: 115 mm

【Relación reductora】 50: 1

【Accesorios】 Conjunto de llaves antigüedades

//

// Peso del Producto Con Embalaje: 9,48 kg
