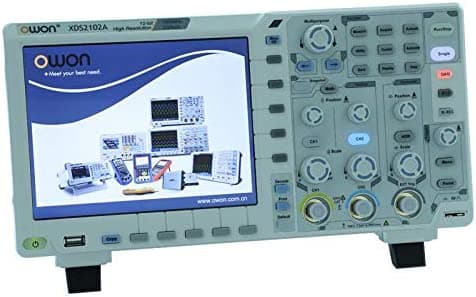

Lilliput Owon Xds2102A - Osciloscopio Digital Adc De Alta Resolución De 100 Mhz 12 Bits 12 Bits Código Adc Xds2102A

LILLIPUT // OWON XDS2102A Oscioscopio 12BITS Alta resolución de nivel de banda de 100 MHz, 1 gs/s Rasa de muestreo 55,000 WFMS/s RECRESH OTORA
Descripción Modelo de especificaciones de rendimiento: XDS2102A
Ancho de banda: 100MHz
Velocidad de muestreo: 1gs/s
Resolución vertical (A/D): 12 bits
Longitud del registro: 20m
Tasa de actualización de forma de onda: 55,000 WFM/s
Escala horizontal (S/div): 2ns/div - 1000s/div, paso por 1 - 2 - 5
Tiempo de elevación (en la entrada, típica): ≤3.5ns
Canal: 2 + 1 (externo)
Pantalla: LCD de color 8 ", 800 x 600 píxeles
Impedancia de entrada: 1MΩ ± 2%, en paralelo con 15pf ± 5pf
Aislamiento del canal: 50Hz: 100: 1, 10MHz: 40: 1
Voltaje de entrada máxima: 1MΩ ≤ 300 VRMS; 50Ω ≤ 5vrms
Precisión de ganancia de CC: ± 1.5%
Precisión de DC: promedio ≥16 ： ± (3% de lectura + 0.05 div) para △ V
Factor de atenuación de la sonda: 0.001x - 1000x, paso por 1 - 2 - 5
LF Responder (AC, -3dB): ≥10Hz (en la entrada, acoplamiento de CA, -3dB)
Frecuencia de muestreo / tiempo de retransmisión: ± 1ppm
Precisión: interpolación
sin (x) / x: intervalo (△ t) precisión
Único: ± (1 tiempo de intervalo + 1ppm x lectura + 0.6ns);
(ancho de banda completo)
Promedio> 16: ± (1 tiempo de intervalo + 1 ppm x lectura + 0.4ns)
Acoplamiento de entrada: DC, AC y GND
Sensibilidad vertical: 1 mv/div - 10V/div (en la entrada)
Tipo de disparo: borde, video, pulso, pendiente, runt, ventanas, tiempo de espera, enésimo borde, lógica, I2C, SPI, RS232 y CAN Decodificación de bus; I2C, SPI, RS232 y Can
Modo de activación: automático, normal y único
Rango vertical: ± 2V (1 mV/div - 50mv/div), ± 20V (100mV/div - 1V/div), ± 200V (2V/div - 10v/div)
Frecuencia de línea / campo (video)
NTSC, PAL y SECAM estándar
Medición del cursor: △ V, y △ t entre los cursores, △ V y △ t entre los cursores y los autoscursores
VPP, VAVG, VRMS, Freq, Periodo, Semana RMS, Cursor RMS, VMAX,

OWON XDS2102A 100MHz 12 bits de alta resolución Osciloscopio digital ADC OWON XDS2102A Oscioscopio 12BITS ALTA RESOLUCIÓN ALTA DE CANDADA DE 100MHz, 1 gs/s Velocidad de muestras 55,000 WFMS/S RECESH OTRAN

//
